前言

在工作中存在于安卓手机适配与异形屏适配问题：

Unity 如何实现UI适配？水滴屏、异形屏？Canvas如何配置

Unity实现屏幕黑边

Unity How to Lock Camera View to an Aspect Ratio and Add Black Bars

Unity 的UI适配原理 - 知乎

怎么解决适配

要想知道适配什么首先得搞清美术的出图流程，我们一般来说的适配指的是UI适配，那美术在出UI资源的时候肯定是要根据设计分辨率来进行出图的，而不能美术A同学是以2480x2200 出图的，而美术B同学是以1920x1080出图的，这样的话两个UI切图放到一个界面就不协调和美观，所以这个设计分辨率肯定是有的。

所以到目前为止涉及到了3种分辨率

1、图片分辨率

2、设计分辨率

3、屏幕分辨率

适配的过程就是根据设计分辨率出图，然后将设计分辨率整体映射到屏幕上。

那映射的过程是我们要思考的问题。

目前常见有四种映射方式

假设 scaleX = 屏幕分辨率宽/设计分辨率宽，scaleY = 屏幕分辨率高/设计分辨率高，

1、铺满屏幕

这种方式是将设计分辨率宽拉伸scaleX倍，设计分辨率高拉伸scaleY倍，这样设计分辨率就铺满了整个屏幕，带来的问题就是宽高非等比缩放所造成的图片变形问题。

一般游戏不会采用这种方式。

2、ShowAll模式

这种方式是将设计分辨率宽和高拉伸min(scaleX,scaleY) 倍，这种方式图片不会变形，但是手机屏幕边缘会出现黑边，然后需要特殊处理。

这种方式我之前做的游戏采用过。

3、NoBorder模式

这种方式是将设计分辨率宽和高拉伸max(scaleX,scaleY) 倍，这种方式图片不会变形，但是游戏内容会部分超出屏幕。

这种方式用的也不多。

4、FixedWidth和 FixedHeight模式

这种方式比较特殊，它会改变设计分辨率的大小，我们以FixedHeight模式举例：

新设计分辨率的宽 = 屏幕分辨率宽 / scaleY

然后新设计分辨率再以scaleX,scaleY的倍数拉伸铺满屏幕，这样就不存在图片的变形问题以及ShowAll模式和NoBorder模式存在的问题。

这种方式是用的最多的。

unity怎么适配的

Anchors与Pivot

• UI元素的适配

在设计UI时，常常需要考虑屏幕分辨率和设备尺寸等因素。为了让UI在不同的设备上呈现出较好的效果，需要对UI元素进行适配。

Unity提供了一种自适应UI的解决方案，即Anchors和Pivot（锚点和中心点）。Anchors决定了UI元素的位置和大小随着屏幕尺寸的变化而变化，Pivot决定了UI元素的旋转和缩放的中心。

VerticalLayoutGroup和HorizontalLayoutGroup

• UI布局的适配

在UI的布局中，不仅需要考虑UI元素的适配，还需要考虑UI布局的适配。通常需要针对不同屏幕分辨率和设备尺寸进行适配。

Unity提供了一种灵活的UI布局系统，即UI Layout系统。它提供了多种布局组件，例如VerticalLayoutGroup和HorizontalLayoutGroup等，可以在不同分辨率和尺寸的屏幕上实现适配。

例如，可以在UI中使用VerticalLayoutGroup组件，以在垂直方向上布局UI元素。通过设置LayoutElement组件的minHeight和preferredHeight属性，可以确保UI元素在不同的屏幕尺寸上具有相同的高度。

Canvas Scaler

除此之外,还可以使用Canvas Scaler来对UI进行缩放,以适配不同分辨率的设备。

• Canvas Scaler提供了三种缩放模式:

  • Constant Pixel Size(固定像素大小)

  • Scale with Screen Size(根据屏幕尺寸进行缩放)

  • Constant PhysicalSize（固定物理大小）

Constant Pixel Size（固定像素大小）：这种方式下，UI元素的尺寸将按照在设计时所设置的像素大小来显示，不会发生缩放。如果在不同尺寸的屏幕上运行游戏，那么UI元素的大小将会在不同屏幕上显示不同。

Scale with Screen Size（根据屏幕尺寸进行缩放）：这种方式下，UI元素的尺寸将会根据屏幕的大小进行缩放。UI元素的尺寸和位置都将随着屏幕的大小而发生改变，以确保UI在不同尺寸的屏幕上都能够适当地缩放，保持比例不失真。

---

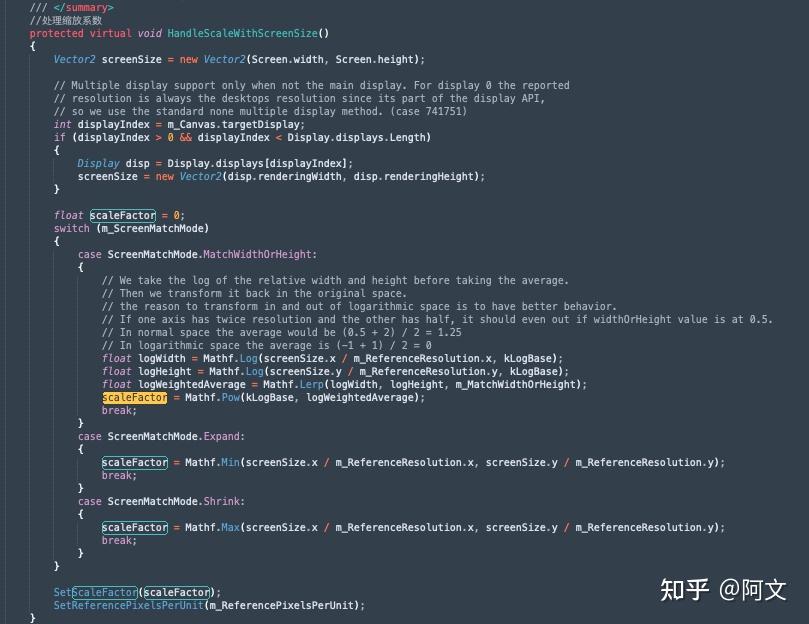

在这种方式下，Screen Match Mode 会出现Match Width Or Height , Expand 和 Shrink三个选项，和我们上文讲到的适配方式不谋而合。区别就是这里调整的是画布的大小，可以理解为Unity是在调整设计分辨率，调整后的设计分辨率大小=画布的大小。

也就是说新的设计分辨率 = screenSize /scaleFactor。 这是等比缩放的，UI不会变形。

Constant Physical Size（固定物理大小）：这种方式下，UI元素的尺寸将会根据物理尺寸来显示。这意味着，UI元素的物理大小将始终保持不变，而不是根据屏幕尺寸进行缩放。这种方式主要适用于需要在屏幕上显示实际大小的元素，例如地图、计时器等。

选择哪种适配方式取决于你的游戏需要什么样的UI效果。如果你想要UI在不同尺寸的屏幕上都保持相同的比例和大小，那么可以选择Scale with Screen Size；如果你需要在游戏中显示实际大小的元素，那么可以选择Constant Physical Size；如果你需要UI在不同尺寸的屏幕上以固定的像素大小显示，那么可以选择Constant Pixel Size。

总的来说，Unity提供了丰富的UI适配解决方案，包括UI元素的适配和UI布局的适配。通过合理运用这些解决方案，可以在不同的设备上实现良好的UI效果。

其他问题

有的时候由于我们要上的平台的多样性，很可能我们的适配方式不能在所有平台的效果都达到完美状态，比如你的项目一开始是竖屏设计的，突然有一天项目发展起来了，要上windows平台，那你的竖屏的设计分辨率就行不通了，此时怎么办呢？

再弄一套新的设计分辨率吗？还是说还用现在的设计分辨率，但是在平台上特殊处理呢？

个人觉得，特殊处理可能是个最优且折中的方案。这样代价最小，不影响开发效率，不需要增加测试成本。

除此以外，假如要特殊处理时候需要考虑下面几个问题：

1、最好不要业务层决定适配，业务层越简单越好

2、那底层哪里处理呢？

3、处理的逻辑是什么呢？

4、改了之后肯定会对个别界面有影响，是否能接受？

以上几个问题不同项目情况也不一样，没有统一答案，但考虑问题的方式是一样的。

异形屏适配

UI适配

主要是水滴屏，刘海屏适配

public override void Adapt()
{
    if (scaler == null)
    {
        return;
    }
	// 安全区域
    var safeArea = Screen.safeArea;

    //referenceResolution参考分辨率
    //matchWidthOrHeight：屏幕适配权重（0-1，0=基于宽度适配，1=基于高度适配
    //Screen.width/height：当前屏幕分辨率
    int width = (int)(scaler.referenceResolution.x * (1 - scaler.matchWidthOrHeight)
        * scaler.referenceResolution.y * Screen.width / Screen.height * scaler.matchWidthOrHeight);

    int height = (int)(scaler.referenceResolution.y * scaler.matchWidthOrHeight
        * scaler.referenceResolution.x * Screen.height / Screen.width * (scaler.matchWidthOrHeight - 1));

    //比例因子：混合了高度和宽度的适配比例
    float ratio = (scaler.referenceResolution.y * scaler.matchWidthOrHeight / Screen.height)
        - (scaler.referenceResolution.x * (scaler.matchWidthOrHeight - 1) / Screen.width);

    //设置锚点
    rectTransform.anchorMin = Vector2.zero;
    rectTransform.anchorMax = Vector2.one;

    //设置偏移量
    rectTransform.offsetMin = new Vector2(
        safeArea.position.x * ratio,
        safeArea.position.y * ratio
    );
    rectTransform.offsetMax = new Vector2(
        safeArea.position.x * ratio + safeArea.width * ratio - width,
        -(height - safeArea.position.y * ratio - safeArea.height * ratio)
    );


}

黑边

using UnityEngine;


// 处理游戏画面的安全区渲染, 挂在主相机上即可
public class M_Cam_SafeArea : MonoBehaviour
{
    // 用于产生黑边固定色的临时canvas
    public GameObject blackCanvas_pref;
    public int frame_num = 0;
    private Rect lastSafeArea = new Rect(0, 0, 0, 0);
    private Camera mainCamera;
    private GameObject blackCanvas;


    void Awake()
    {
        mainCamera = Camera.main;
        ApplySafeArea();
        // 专门生成初始黑边的canvas
        blackCanvas = Instantiate(blackCanvas_pref);
    }


    void Update()
    {
        /*
        // 也可以每帧检测，如果安全区发生变化则更新布局
        if (lastSafeArea != Screen.safeArea)
        {
            ApplySafeArea();
        }
        */
        frame_num += 1;
        // 得是第2帧以后, 删除专用黑边canvas才行。以清除第一帧渲染的残留
        if (frame_num == 2)
        {
            Destroy(blackCanvas);
        }
    }


    void ApplySafeArea()
    {
        Rect safeArea = Screen.safeArea;
        // 计算安全区的归一化坐标
        float xMin = safeArea.x / Screen.width;
        float yMin = safeArea.y / Screen.height;
        float xMax = (safeArea.x + safeArea.width) / Screen.width;
        float yMax = (safeArea.y + safeArea.height) / Screen.height;
        // 设置相机的视口，使内容位于安全区内
        // width, height, x(距离屏幕左边缘), y()
        mainCamera.rect = new Rect(xMin, yMin, xMax - xMin, yMax - yMin);
        lastSafeArea = safeArea;
    }
}

黑边适配

using UnityEngine;

/// <summary>
/// 屏幕宽高比适配工具
/// 功能：根据目标宽高比自动调整相机视口，在不同分辨率设备上保持画面比例
/// 实现方式：通过添加黑边(letterbox/pillarbox)避免画面拉伸变形
/// </summary>
public class AspectRatioUtility : MonoBehaviour
{
    [Tooltip("目标宽高比（宽度/高度）\n示例：16:9=1.77, 4:3=1.33, 21:9=2.33")]
    [SerializeField] private float targetAspect = 16.0f / 9.0f;

    private Camera _camera; // 需要调整的相机组件缓存

    void Start()
    {
        // 初始化时立即执行适配
        _camera = GetComponent<Camera>();
        AdjustAspectRatio();
    }

    /// <summary>
    /// 核心适配逻辑：
    /// 1. 计算当前屏幕实际宽高比
    /// 2. 与目标宽高比较，确定需要添加黑边的方向
    /// 3. 调整相机视口矩形(rect)实现适配
    /// </summary>
    public void AdjustAspectRatio()
    {
        if (_camera == null) return;

        // 计算当前设备实际宽高比
        float windowAspect = (float)Screen.width / Screen.height;

        // 计算比例因子（当前宽高比相对于目标宽高比的变化率）
        // scaleHeight < 1：屏幕比目标更宽，需要垂直方向压缩（上下加黑边）
        // scaleHeight > 1：屏幕比目标更高，需要水平方向压缩（左右加黑边）
        float scaleHeight = windowAspect / targetAspect;

        Rect rect = _camera.rect;

        if (scaleHeight < 1.0f)
        {
            /* 上下黑边模式：
             * - 保持宽度占满屏幕（width=1.0）
             * - 按比例缩小视口高度
             * - 垂直居中显示（通过y偏移量实现）
             */
            rect.width = 1.0f;
            rect.height = scaleHeight;
            rect.x = 0;
            rect.y = (1.0f - scaleHeight) / 2.0f; // 计算上下黑边的总高度并平分
        }
        else
        {
            /* 左右黑边模式：
             * - 保持高度占满屏幕（height=1.0）
             * - 按比例缩小视口宽度（1/scaleHeight）
             * - 水平居中显示（通过x偏移量实现）
             */
            float scaleWidth = 1.0f / scaleHeight;
            rect.width = scaleWidth;
            rect.height = 1.0f;
            rect.x = (1.0f - scaleWidth) / 2.0f; // 计算左右黑边的总宽度并平分
            rect.y = 0;
        }

        _camera.rect = rect; // 应用新的视口设置

        /* 视觉效果示例：
         * 当运行在21:9屏幕(scaleHeight=0.75)时：
         * - 视口高度变为屏幕的75%
         * - 上下各留12.5%的黑边区域
         *
         * 当运行在4:3屏幕(scaleHeight=1.33)时：
         * - 视口宽度变为屏幕的75%
         * - 左右各留12.5%的黑边区域
         */
    }
}
